產品描述：

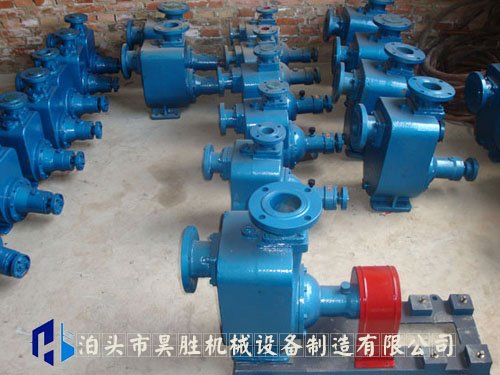

CYZ防爆離心泵是選用好材料精制而成，密封采用硬質合金機械密封，經久耐用，吐出管路不需要安裝安全閥，吸入管路不需安裝底閥，因此簡化了管路系統，又改善了勞動條件。 ......
全國服務熱線：18932770289
我要詢價產品描述
產品特點
1、該泵屬自吸式離心泵，它具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長，具有較強的自吸能力等優點。管路中不需底閥，工作前只需保障泵體內儲有定量引油即可。用于油輪或輸水船舶上時，可兼作掃艙泵，掃艙效果良好，
2、該泵是選用好材料精制而成，密封采用硬質合金機械密封，經久耐用，吐出管路不需要安裝安全閥，吸入管路不需安裝底閥，因此簡化了管路系統，又改善了勞動條件。
用途
CYZ系列自吸式防爆離心油泵用來輸送汽油、煤油、柴油，航空煤油等石油產品，介質溫度在-20℃～+80℃，是一種優良的易燃燒易爆介質輸送油泵。并適用于陸地油庫、油罐車等儲油裝置的油料輸送，也可以用來輸送海水、淡水等。
結構形式
自吸式防爆離心油泵采用軸向回液的泵體結構，泵體由吸入室、儲液室、渦旋室、回液孔、氣液分離室等組成，泵的軸承采用單列向心球軸承，在泵的軸承體底部設有冷卻室，泵內部高、低壓區間有密封環，軸端采用機械密封。
CYZ防爆離心泵泵維護和拆裝
該泵的特點是結構簡單可靠，經久耐用。在泵正常惰況下.一般不需要經常拆開保養。當發現故障后隨吋給予排除即可。
1、維護該泵吋應注意幾個主要部位。
a. 滾動軸承：當油泵長期運行后.軸承磨損到一定程度時.須進行更換。
b. 前密封環、后密封環：當密封環磨損到一定程度時.須迸行更換。
c. 機械密封：機械密封在不漏油的惰況下，一般不應拆開檢査。若軸承體下端泄漏口處產生嚴重泄漏時，則應對機械密封迸行拆檢。裝拆機械密封時.必須輕取輕放，注意配合面的溝潔.保護好靜環和動環的鐫面，嚴禁敲擊碰撞。因機械密封而產生泄漏的原因主要是摩擦付鏡面拉毛所至。其修復辦法，可對磨擦付端面進行研磨使恢復鏡面。機械密封產生泄漏的另一原因是“O”型橡膠密封圏（或緩沖墊)安裝不當、或者變形老化所至。此時則需調蝥或更換"O"形密封圈迸行重新裝配。
CYZ防爆離心泵起動前的準備及檢查工作:
1.本系列油泵,根據泵的工作運轉狀況,分別采用10號機油進行潤滑,如果油位不足,則加足之.
2.檢查泵殼內的儲液是否高于葉輪的上邊緣,如若不足,可以從泵殼上的加液口處直接向泵體 內注入儲液,不應在儲液不足的情況下啟動運轉,泵則不能正常工作,且易損壞機械密封.
3.檢查泵的轉動部件是否有卡住磕碰現象.
4.檢查泵體底腳及各聯結處螺母有無松動現象.
5.檢查泵軸與電動機主軸的同軸度或平行度.
6.檢查進口管路是否漏氣,如有漏氣,必須設法排除.
7.打開吸入管路的閥門,稍開（不要全開）出口控制閥。
CYZ防爆離心泵油泵拆裝順序：
a. 拆下電動機或脫出眹軸器。
b. 拆出軸承體總成.檢査葉輪和前口環的徑向間隙.檢査葉輪螺母有無松動.
c. 拆下葉輪鏍母.拉出葉輪.檢査葉輪和后密封環的徑向間隙。
d. 松出機械密封的緊定螺釘，拉出機械密封的動環部分.檢査動、靜環鏑面的貼合惰況，檢查“O”型密封圈（或緩沖墊)的密封情況。
e. 旋出眹軸器的緊定螺母.拉出眹軸器。
f. 拆下軸承端蓋.拆出泵軸和軸承。
g.安裝時以相反順序進行裝配即可。
CYZ防爆離心泵停泵：
1.首先必須關閉吐出管路上的閘閥.
2.使泵停止轉動.
3.在寒冷季節,應將泵體內的儲液和軸承體冷卻室內的水放空,以防凍裂機件.
CYZ型自吸式離心油泵性能參數表
| 型號 | 流量 | 揚程 | 轉速 | 汽蝕 | 自吸 | 功率KW | 進出口 | 重量 | ||
| m3/h | L/S | M | r/min | 余量M | 能力M | 軸功率 | 配用功率 | 徑mm | kg | |
| 40CYZ-20 | 6.3 | 1.8 | 20 | 2900 | 3.5 | 6.5 | 0.88 | 1.1 | 40×32 | 29 |
| 40CYZ-40 | 10 | 2.8 | 40 | 2900 | 3.5 | 6.5 | 2.8 | 4 | 50×40 | 35 |
| 50CYZ-40 | 50×50 | 36 | ||||||||
| 50CYZ-12 | 15 | 4.2 | 12 | 2900 | 3.5 | 6.5 | 1.1 | 1.5 | 50×50 | 36 |
| 50CYZ-20 | 18 | 5 | 20 | 2900 | 3.5 | 6.5 | 1.8 | 2.2 | 50×50 | 41 |
| 50CYZ-35 | 14 | 3.9 | 35 | 2900 | 3.5 | 6.5 | 2.7 | 4 | 50×50 | 43 |
| 50CYZ-50 | 12.5 | 3.5 | 50 | 2900 | 3.5 | 6.5 | 4.3 | 5.5 | 50×50 | 48 |
| 50CYZ-60 | 15 | 4.2 | 60 | 2900 | 3.5 | 6.5 | 6.3 | 7.5 | 50×50 | 74 |
| 50CYZ-75 | 20 | 5.6 | 75 | 2900 | 3.5 | 6.5 | 9.9 | 11 | 50×50 | 82 |
| 80CYZ-13 | 35 | 9.7 | 13 | 2900 | 4 | 6 | 1.9 | 3 | 80×80 | 51 |
| 80CYZ-17 | 43 | 11.9 | 17 | 2900 | 4 | 6 | 3.1 | 4 | 80×80 | 52 |
| 80CYZ-25 | 50 | 13.9 | 25 | 2900 | 4 | 6 | 5.2 | 7.5 | 80×80 | 54 |
| 80CYZ-32 | 50 | 13.9 | 32 | 2900 | 4 | 6 | 6.8 | 7.5 | 80×80 | 66 |
| 80CYZ-55 | 60 | 16.7 | 55 | 2900 | 4 | 6 | 15 | 18.5 | 80×80 | 136 |
| 80CYZ-70 | 60 | 16.7 | 77 | 2900 | 4 | 6 | 20.1 | 22 | 80×80 | 161 |
| 100CYZ-40 | 100 | 27.8 | 40 | 2900 | 4 | 6 | 16.3 | 22 | 100×100 | 184 |
| 100CYZ-40A | 100 | 27.8 | 40 | 1470 | 4 | 6 | 18.5 | 22 | 100×100 | 310 |
| 100CYZ-65 | 100 | 27.8 | 65 | 2900 | 4 | 6 | 27.7 | 30 | 100×100 | 205 |
| 100CYZ-75 | 70 | 19.4 | 75 | 2900 | 4 | 6 | 24.2 | 30 | 100×100 | 208 |
| 150CYZ-55 | 160 | 44.4 | 55 | 2900 | 5 | 5 | 38.1 | 45 | 150×150 | 370 |
| 150CYZ-65 | 170 | 47.2 | 65 | 1470 | 5 | 5 | 51.0 | 55 | 150×150 | 504 |
| 200CYZ-63 | 280 | 77.8 | 63 | 1450 | 5 | 5 | 75.1 | 90 | 200×200 | 620 |
